V・シックナー
VII・シックナー
V・シックナー
VII・シックナー
(画像をクリックすると大きな画像が表示されます)


経験が生んだ新アイディアを結集

 お客様からの体験談 ・ 当社の研究開発から生まれた「複雑構造の簡素化」と「新機能の開発」を実現したシックナーです。


特長
1.V と VII の2タイプ
 15mファイまではV・シックナー、それ以上の場合はVII・シックナーで対応します。 どちらのシックナーにも、高い集泥効果 ・ 泥漿の圧密 ・ 濃縮効果が得られるよう、様々な独自技術を詰め込みました。

2.外周駆動方式
 水槽の中心ではなく外壁側に駆動部を設けることで、従来よりも小さな動力でレーキを回転させることが可能となりました。そのためスラリーが高濃縮状態になっても異常停止しません。 また夜間は停止し、朝になると運転(回転)を開始するといった制御も可能です。
 この方式の採用後、弊社のシックナーは400台以上の納入実績を築くことに成功しました。

3.自在昇降式レーキ
 沈殿したスラリーの体積と濃度に応じてレーキが自動的に上昇するため、駆動部に負荷がかかりません。

4.界面レベルセンサー
 界面レベルセンサーが界面の高さを数値で表示します。 またその数値をもとにスラリーの自動排出、レーキの自動運転(回転)および停止の制御も行います。

5.サイド流入方式
 凝集剤をより良く攪拌させるため、また沈降面積をより大きくとるため、シックナーのタンク側面に設けた流入口から原水を流入する「サイド流入方式」を採用しました。


(画像をクリックすると大きな画像が表示されます)

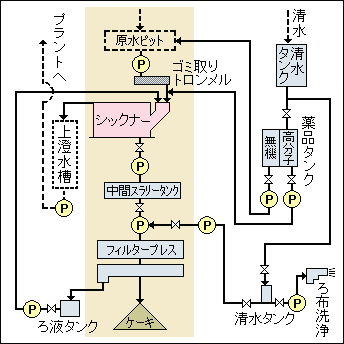

水処理装置フローシート

水処理装置フローシート
(画像をクリックすると大きな画像が表示されます)





ゴミ取りトロンメル (オプション品)

ゴミ取りトロンメル ゴミ取りトロンメル ゴミ取りトロンメル
(画像をクリックすると大きな画像が表示されます)



 ゴミ取りトロンメルは回転ドラム式ふるいで、シックナーへの異物混入を防ぎます。水流によって回転するため電動機が不要です。



シックナーの仕様
形式名
寸法(mファイ × mH)
容積(立法メートル)
所要動力
VII 845
8 × 4.5
200
0.75Kw × 2台
VII 860
8 × 6.0
280
0.75Kw × 2台
VII 1045
10 × 4.5
310
0.75Kw × 2台
VII 1060
10 × 6.0
430
0.75Kw × 2台
VII 1245
12 × 4.5
460
0.75Kw × 2台
VII 1260
12 × 6.0
625
0.75Kw × 2台
VII 1545
15 × 4.5
780
0.75Kw × 2台
VII 1560
15 × 6.0
1050
0.75Kw × 2台
VII 1760
17 × 6.0
1360
0.75Kw × 2台
VII 1860
18 × 6.0
1525
0.75Kw × 2台
VII 2060
20 × 6.0
1880
0.75Kw × 2台
VII 2260
22 × 6.0
2270
0.75Kw × 2台
VII 2560
25 × 6.0
2940
1.5 Kw × 2台
VII 3060
30 × 6.0
4230
1.5 Kw × 2台



中間スラリータンクの仕様
形式名
寸法(mファイ)
容積(立法メートル)
動力(Kw)
IS 254
2.5 × 4.5
19.6
3.7
IS 256
2.5 × 6.0
26.6
3.7
IS 304
3.0 × 4.5
28.4
3.7
IS 306
3.0 × 6.0
37.8
3.7
IS 406
4.0 × 6.0
67.4
3.7
IS 506
5.0 × 6.0
105.2
3.7
IS 606
6.0 × 6.0
151.5
3.7
IS 706
7.0 × 6.0
219.2
5.5
IS 806
8.0 × 6.0
286.0
7.5

※.製品の外観および仕様は、予告なく変更する事があります。
